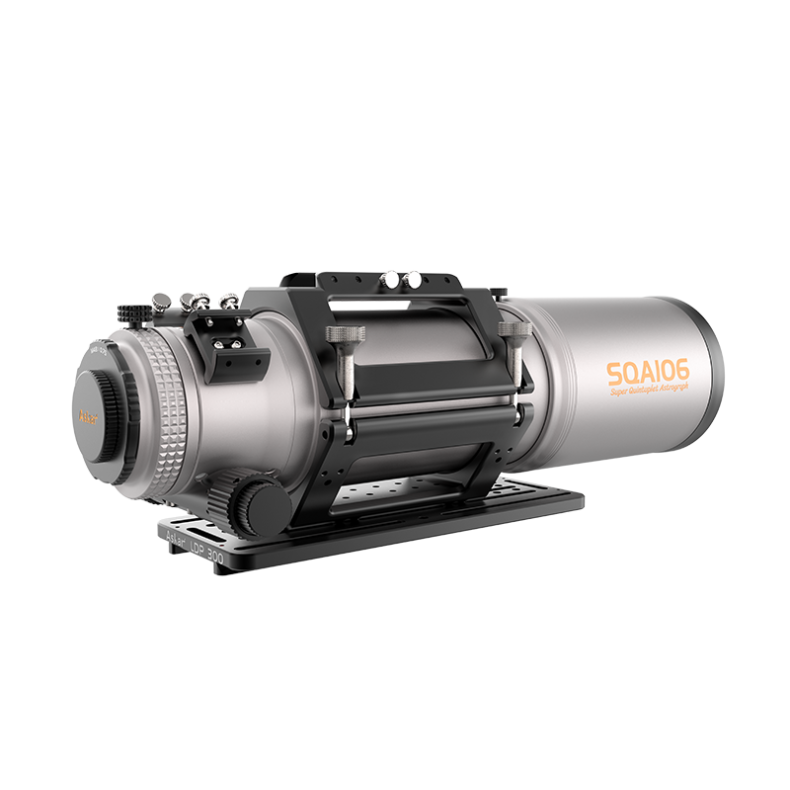

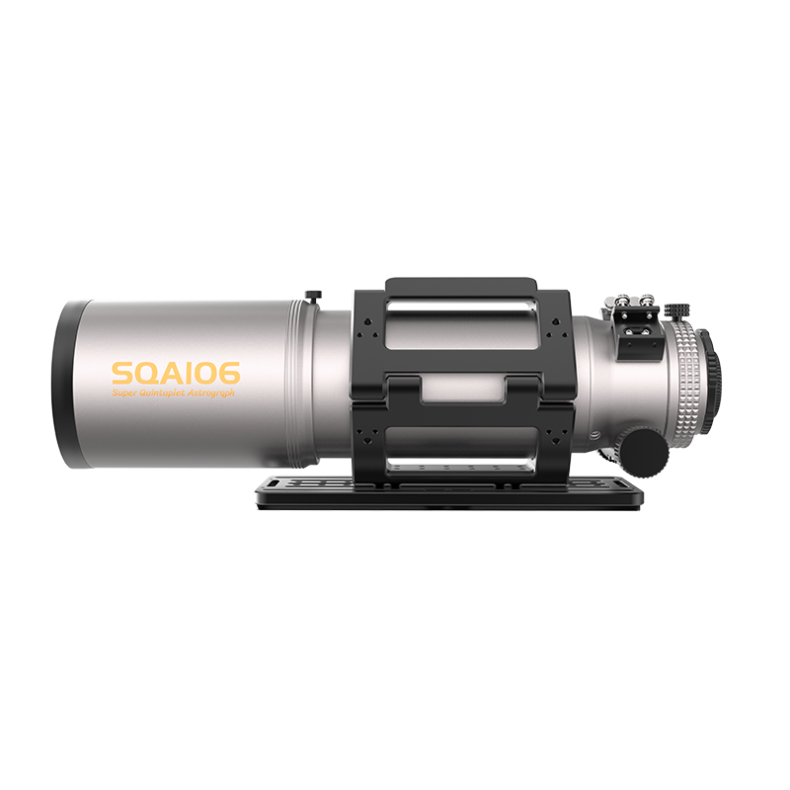

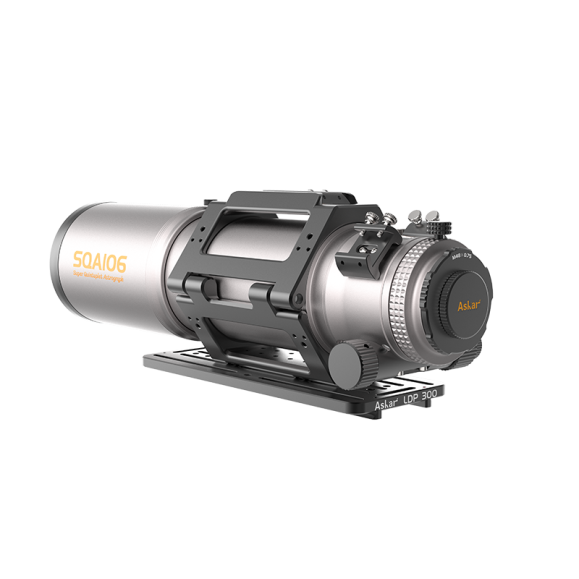

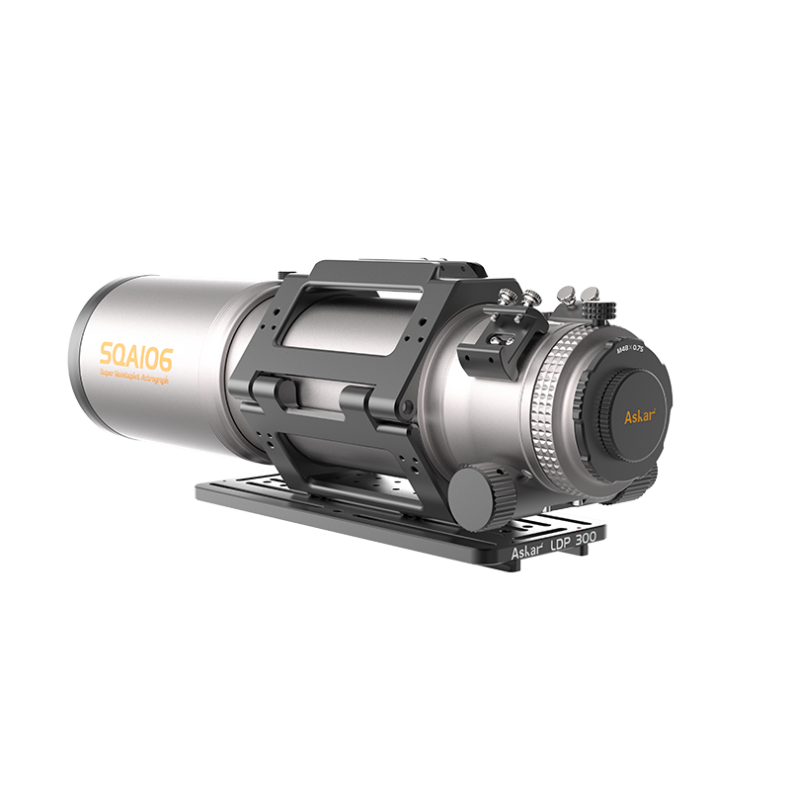

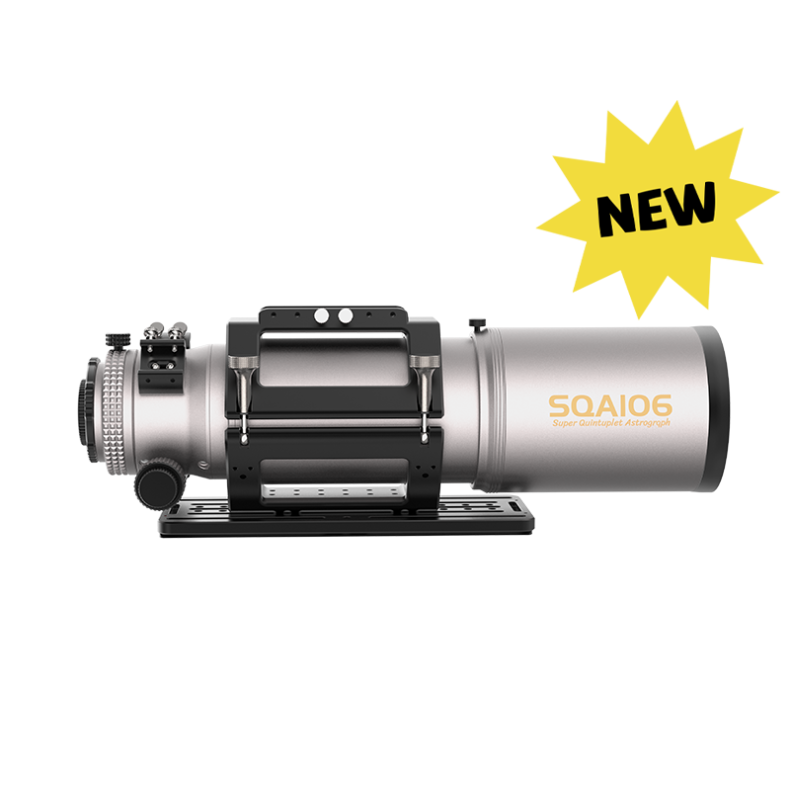

ASKAR Quintuplete Petzval Astrograph SQA106

ASKAR Astrographe quintuple Petzval SQA106

Le SQA106 est un quintuple Astrographe Petzval Astrógrafo de 106mm d'ouverture à espacement d'air en verre SD.

Il a une longueur focale de 509 mm et un rapport focal natif de 4,8.

Le SQA106 a une conception de lentille quintuple espacée par l'air qui comprend 2 pièces de verre SD et supporte un cercle d'image de 55mm. La performance stellaire est excellente et peut être trouvée dans notre tableau de données publié.

Le SQA106 est une structure de lentille de Petzval, en raison de la conception auto-planaire, les utilisateurs n'ont pas besoin de calculer le back focus spécifique.

Nous avons conçu de nombreux détails mécaniques pour le SQA106 afin d'optimiser l'expérience de l'utilisateur.

La section de grossissement de 20 mm (en option) est disponible pour le SQA106.

NOTE IMPORTANTE : Si vous souhaitez installer votre rotateur automatisé à la place du rotateur manuel standard, le rotateur manuel peut être retiré et laisse un filetage mâle M87x1 exposé. L'idéal est d'obtenir un convertisseur fileté M87x1 femelle du côté du tube et M54x0,75 mâle du côté du rotateur.

Caractéristiques techniques

Ouverture : 106 mm

Longueur focale : 509 mm

Rapport focal : f/4.8

Objectif : Quintuplet petzval APO（incluant deux morceaux de verre SD）

Longueur totale : 516 mm (lorsque le pare-brise est contracté), 586 mm (lorsque le pare-brise est étiré)

Spécifications du format : plein cadre（44mm，expansible jusqu'au moyen format (55mm)

Poids de l'OTA : 5,82 kg

Poids brut, y compris l'anneau tubulaire et la plaque en queue d'aronde : 8,12 kg

Type de filetage arrière : adaptateurs M48/M54/M68

Distance de connexion à l'extrémité arrière : prend en charge une plage de 40 à 70 mm (la longueur de connexion recommandée est de 55 mm)

Éléments de l'emballage standard : un SQA106 OTA, une pochette en tissu Oxford

Schéma du produit

Schéma d'assemblage de la mise au point électronique SQA106

Images

Mr.TianXingZhe | ic5146 | ASKAR SQA106 + ZWO ASI2600MC

Drew Evans | M31 Galaxie d'Andromède | ASKAR SQA106 + 2400mc Pro full frame OSC

Astrographe ASKAR Quintuplete Petzval SQA106
