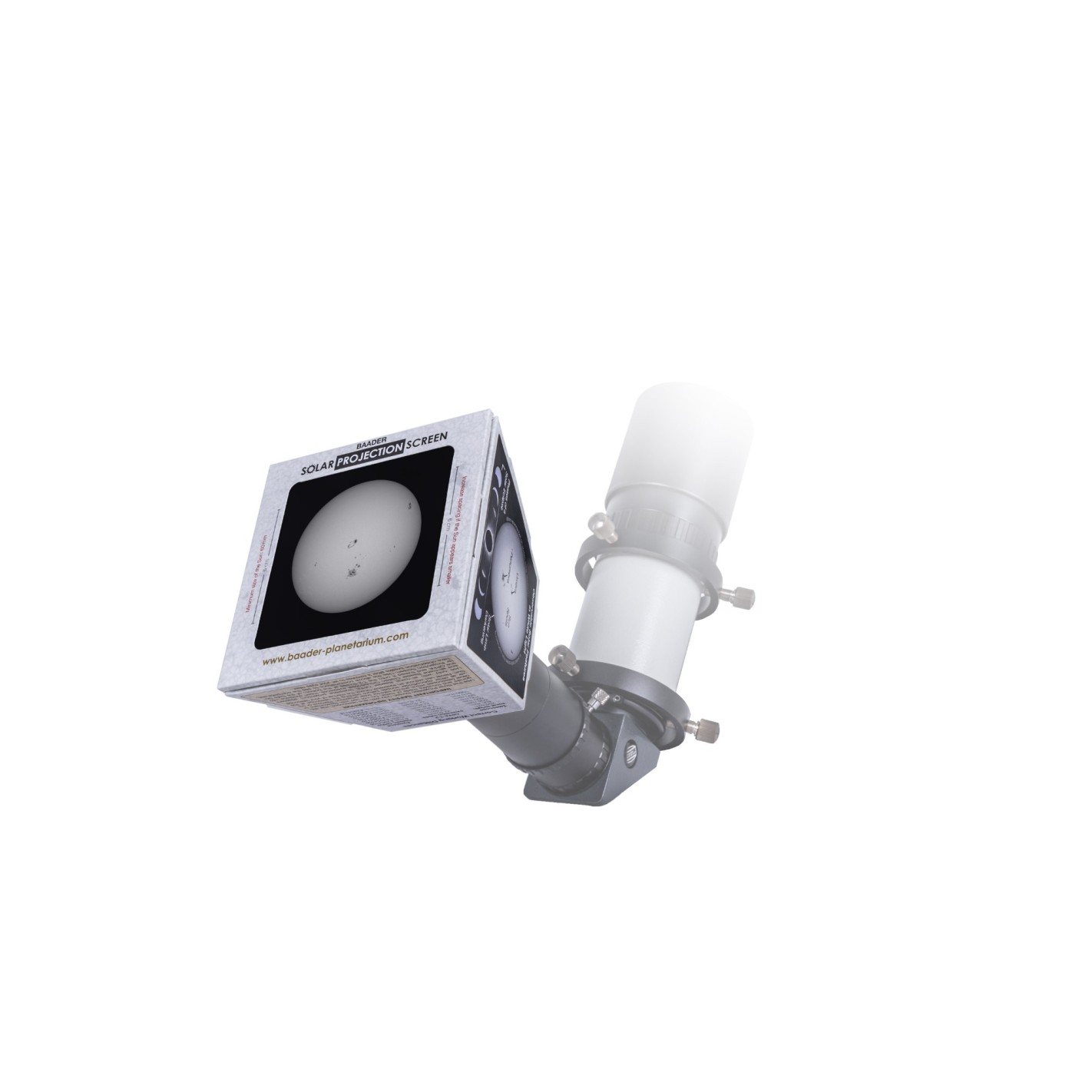

Il se compose d'un écran de projection arrière et d'un filetage T-2 pour la connexion aux adaptateurs de projection d'oculaire courants. L'écran a été développé et testé avec l'adaptateur de projection d'oculaire OPFA (I - VII) de Baader (disponible en plusieurs versions). Utilisé avec les oculaires Baader Classic Ortho correspondants sur des réfracteurs d'une longueur focale comprise entre 250 et 1200 mm, il produit une image solaire qui remplit la surface de projection de 9 × 9 cm. Les taches solaires, l'assombrissement du limbe du Soleil et le déroulement des éclipses peuvent être observés. L'écran peut également être utilisé avec d'autres adaptateurs de projection T-2 au lieu de l'OPFA de Baader, mais dans ce cas, vous devrez déterminer vous-même les distances requises. Contrairement aux écrans de projection ouverts traditionnels, il n'y a aucun risque que quelqu'un atteigne le faisceau lumineux ou même regarde à travers l'oculaire. La rétroprojection permet un système fermé. L'écran peut être fixé à n'importe quel télescope adapté à la projection solaire et oculaire.
Lorsque le télescope est monté sur une monture de poursuite, le Soleil peut être observé confortablement pendant plusieurs heures. Si la monture n'est pas parfaitement alignée avec le pôle, le Soleil dérive lentement hors du champ de vision. La direction de la dérive permet de voir au cours de la journée dans quelle direction la monture doit être corrigée et d'améliorer ainsi l'alignement lors de l'observation. Vous trouverez des instructions détaillées à ce sujet dans le PDF du manuel d'utilisation. L'écran de projection est particulièrement utile pour la sensibilisation du public, lorsque de nombreux invités se relaient pour regarder dans l'oculaire d'un télescope équipé de son propre filtre solaire : si l'écran est connecté à un autre petit télescope guide ou finder, vous pouvez vérifier si le Soleil est toujours centré sur le télescope principal et en même temps montrer aux invités qui attendent ce à quoi ils peuvent s'attendre.
Conditions requises
Pour utiliser l'écran de projection solaire, il vous faut également
Un télescope adapté à la projection solaire avec une diagonale/prisme stellaire - idéalement un réfracteur avec une longueur focale de 250-1200 mm. L'écran de projection a été testé sur des télescopes à f/5 (90/500) et f/4 (VarioFinder 61/250), ainsi que sur des réfracteurs de 150/1200 mm et 150/2250 mm, pendant plusieurs heures à pleine ouverture. Pour réduire les contraintes thermiques sur la diagonale de l'étoile, nous recommandons d'utiliser des télescopes plus rapides que f/6 et, si nécessaire, de réduire l'ouverture des télescopes de plus grand diamètre à environ 80 mm. Les télescopes d'une longueur focale d'environ 1200 mm permettent de voir le Soleil en entier ; les télescopes plus grands produisent un grossissement plus important et ne montrent qu'une partie du Soleil. Un adaptateur de projection à oculaire variable avec un filetage T-2. L'écran de projection solaire a été développé pour l'OPFA de Baader. Le diamètre de l'image solaire dépend de la distance à la surface de projection. L'adaptateur de projection d'oculaire OPFA I - avec porte-oculaire de 1¼" (#2458141, € 63,-) a une connexion de 1¼" ; l'adaptateur de projection d'oculaire OPFA II - avec porte-oculaire de 2" (#2458142, € 80,-) convient aux diagonales d'étoiles/prismes avec un porte-oculaire de 2". Si vous utilisez un diagonal/prisme Baader avec connexion T-2, vous pouvez visser l'adaptateur de projection d'oculaire OPFA IV - Version de base avec T-2i (#2458144, 55 €) directement dans le boîtier et ainsi économiser la longueur focale posterior.Tambi. Vous pouvez également utiliser d'autres adaptateurs de projection, mais cela peut entraîner des tailles d'image différentes. L'image solaire doit avoir un diamètre d'au moins 60 mm.
Un oculaire résistant à la chaleur. Outre les oculaires Huygens habituellement recommandés pour la projection solaire (qui sont aujourd'hui difficiles à trouver en bonne qualité), vous pouvez utiliser les oculaires Baader Classic Ortho avec des distances focales de 6, 10 ou 18 mm ou le Baader Classic Plössl de 32 mm.

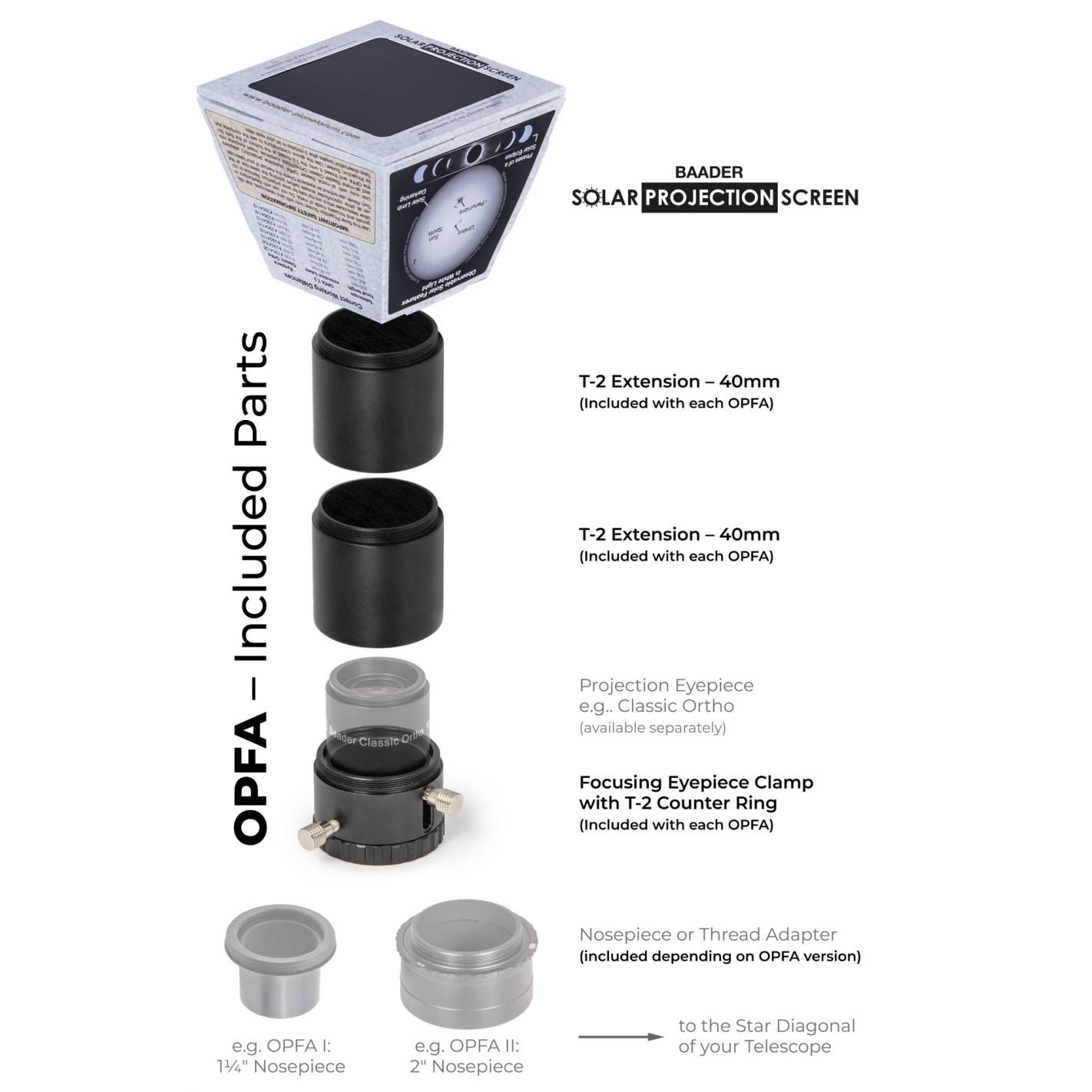

La plupart des télescopes qui offrent une longueur focale arrière suffisante pour la projection des oculaires peuvent également être utilisés avec l'écran de projection solaire. L'écran de projection solaire nécessite une distance focale arrière d'environ 30 mm. L'OPFA peut également être vissé directement à un prisme T-2, tel que le Baader Zenith Prism Diagonal T-2/90° avec prisme de 32 mm (T-2 part #14) (#2456005K), via le filetage T-2 pour une adaptation très courte. Vue éclatée du BSPS sur Baader OPFA
Configuration et utilisation

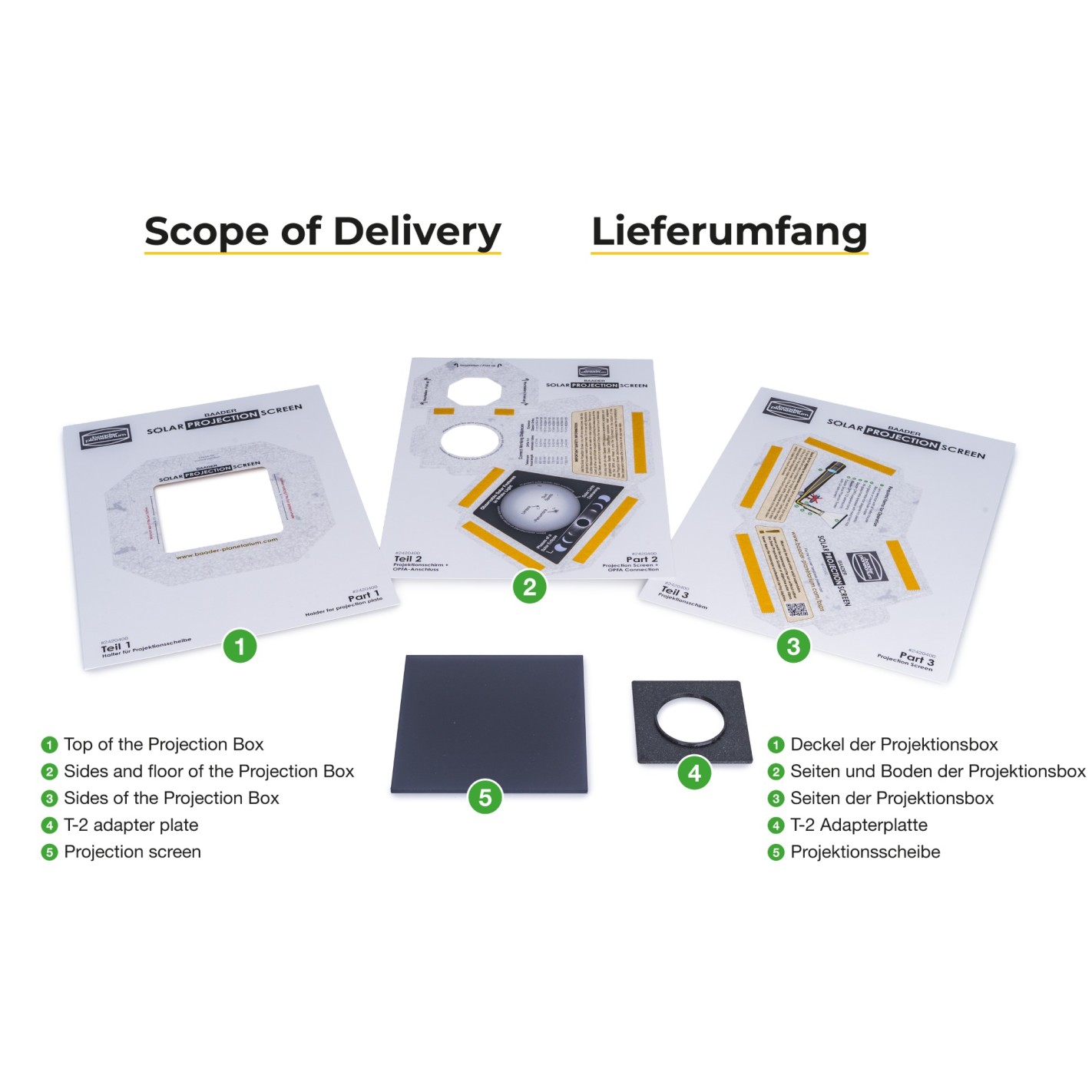

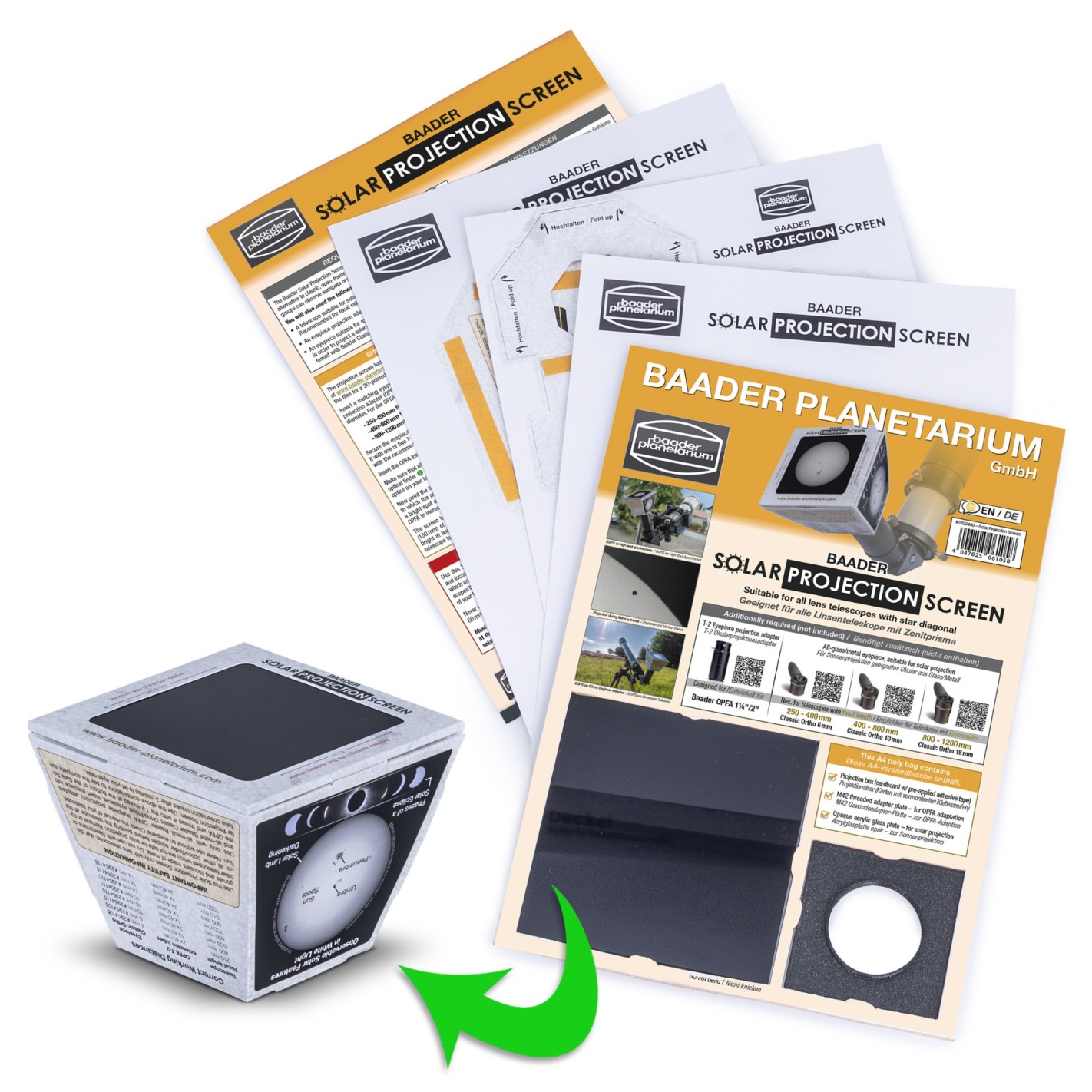

Le BSPS se compose d'un écran de projection spécial, d'un adaptateur à filetage T-2 et d'un kit en carton prédécoupé en trois parties avec des bandes adhésives préassemblées pour assembler le boîtier. Vous pouvez également télécharger les fichiers STL pour produire un boîtier avec un couvercle de protection en plastique sur une imprimante 3D.Retirez tous les viseurs optiques de votre télescope, ou couvrez les lentilles de toute optique qui pourrait encore être installée. Insérez l'oculaire dans l'adaptateur de projection, retirez le tube d'extension T-2 si nécessaire, comme indiqué pour ajuster la distance, et vissez l'adaptateur de projection dans le boîtier solaire sécurisé. Ensuite, insérez les deux dans votre télescope avec une diagonale d'étoile (dans un réfracteur), pointez-le vers le Soleil et faites la mise au point. En utilisant la mise au point coulissante de l'OPFA (ou d'autres adaptateurs de projection à oculaire variable), vous pouvez ajuster légèrement la taille de l'image solaire projetée.
Pour centrer le Soleil :
Longueur focale du télescope OPFA avec les tubes d'extension suivants (inclus avec l'OPFA) Classic Ortho Eyepiece
250 mm (Baader VarioFinder 10x60) 2x40 mm Oculaire Ortho Classique 6mm, 1¼" (HT-MC) (#2954106 )
400 mm (Celestron PowerSeeker 80/400) 1x40 mm
500 mm (Bresser AR 90/500) 2x40 mm Oculaire ortho classique 10mm, 1¼" (HT-MC) (#2954110 )
580 mm (Baader APO 95/580)
600 mm (Celestron ED 80/600) 1x40 mm
700 mm (Celestron Inspire 70/700)
910 mm (Vixen 80/910 Mf) 2x40 mm Classic Ortho Eyepiece 18mm, 1¼" (HT-MC) (#2954118 )
1000 mm (Vixen 90/1000)

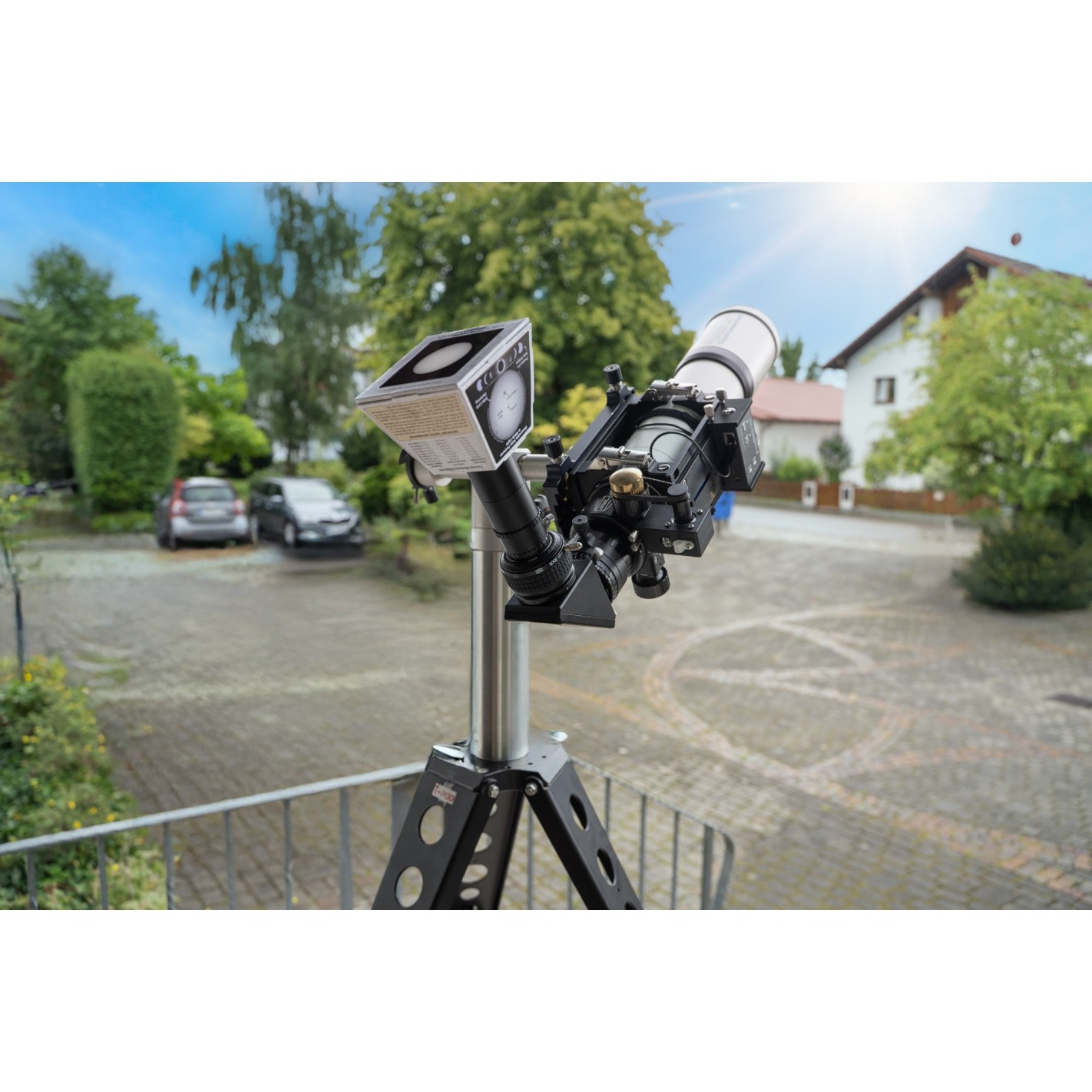

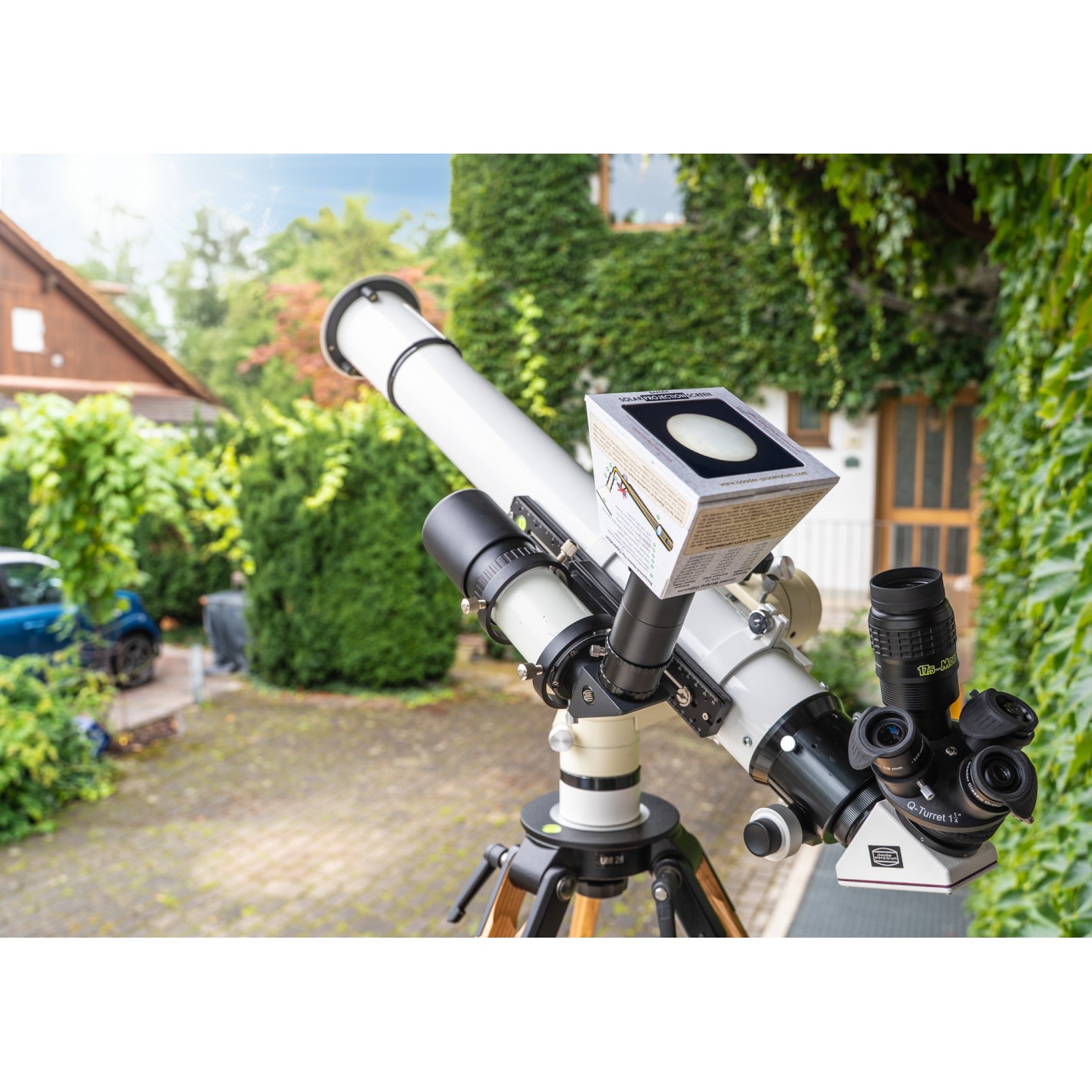

BSPS sur le compagnon de voyage Baader APO 95/580 CaF2
Note : Pour obtenir la mise au point sur des télescopes avec un foyer de 1,25", l'OPFA a parfois dû être vissé directement au prisme zénithal Baader Diagonal T-2/90° avec prisme de 32 mm (pièce T-2 #14).
Caractéristiques mécaniques
Diamètre intérieur / Ouverture nette (mm) T-2 (M42)
Filtre solaire avec monture/filetage Oui
Caractéristiques optiques
Distance de mise au point arrière requise 30 mm
Longueur d'onde solaire Lumière blanche (lumière intégrale)
